Anschlagpuffer und Schwingungsdämpfer schützen Maschinengestelle, Rahmen und Gebäudestrukturen vor den Energien von Aufprallereignissen und reduzieren die Übertragung von Betriebsschwingungen auf benachbarte Strukturen.
Die richtige Auslegung – Material, Geometrie und Federkennlinie – entscheidet über die Wirksamkeit. Zu harte Puffer übertragen Spitzenkräfte; zu weiche Puffer federn zu weit durch und können überbelastet werden.

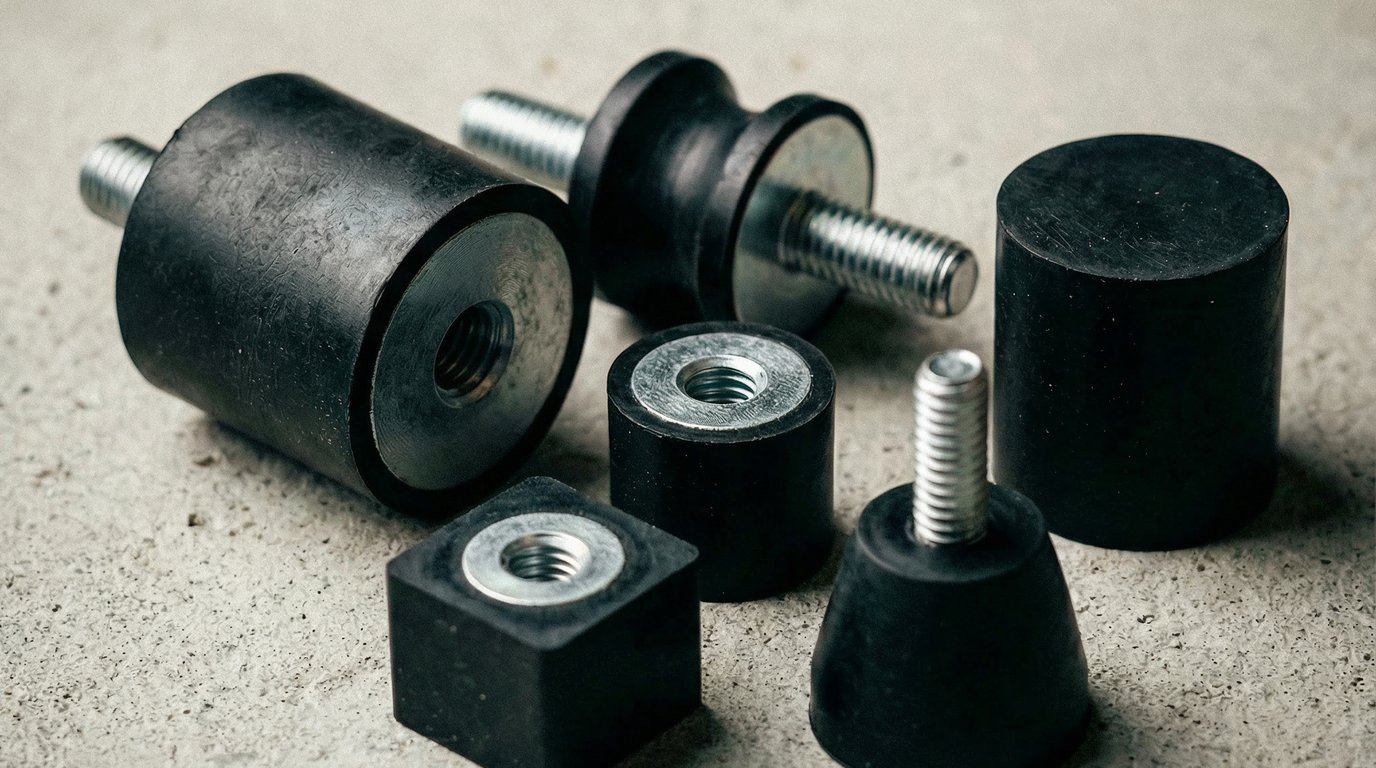

Puffer- und Dämpfertypen
- Massivgummipuffer (zylindrisch, kegelförmig) – Günstig, robust; für einfache Anschlagfunktionen
- Hohlpuffer – Fortschreitende Kennlinie (weich beim ersten Anschlag, härter zum Ende hin); für sanfte Absorption
- Polyurethan-Puffer (PU) – Höhere Rückfederung, bessere Energieabsorption als Vollgummi; für häufig betätigte Anschläge
- Metall-Gummi-Puffer – Eingebettetes Metallgewinde; direkte Schraubmontage; für Maschinenfüße und Entkopplung
- Drahtseildämpfer – Für hochfrequente Schwingungen und extreme Temperaturbereiche
Einsatzbereiche
- Automatische Türen und Tore: Endanschläge
- Förderanlagen: Puffer an Umlenkstationen und Stoppern
- Pressen und Stanzmaschinen: Schlagdämpfung
Normen, Zulassungen & Werkstoffe
- Shore-Härte (A/D) – Bestimmt die Steifigkeit des Puffers; typisch: 40–70 Shore A für Anschlagpuffer
- DIN EN ISO 527 – Zugfestigkeit und Dehnung von Elastomeren
Individuelle Beratung
Wir beraten Sie persönlich – für Standardprodukte, Sonderanforderungen und alles dazwischen. Direkt und unkompliziert.
ENOC in der Praxis
Wir liefern Puffer in Standardformen und nach Zeichnung. Bei Sonderanwendungen (hohe Frequenz, extreme Temperaturen) beraten wir zum richtigen Material und zur Auslegung der Federkennlinie.
Häufige Fragen
Was ist der Vorteil von PU-Puffern gegenüber Gummipuffern?
PU-Puffer haben eine höhere Energieabsorption pro Volumeneinheit und eine bessere Rückprallelastizität als Vollgummi. Sie sind auch öl- und kraftstoffbeständiger.
Können Schwingungsisolatoren helfen, Maschinengeräusche zu reduzieren?
Ja. Metall-Gummi-Schwingungsisolatoren (z. B. unter Kompressoren oder Pumpen) entkoppeln die Körperschallübertragung auf den Boden erheblich. Die erzielbare Dämpfung hängt von der Abstimmung auf die Betriebsfrequenz der Maschine ab.
